woodward调速器Flex500平台8200-1360和8200-1350

woodward调速器Flex500平台8200-1360和8200-1350

美国伍德沃德woodward Flex500与woodward 505采用相同硬件平台：程序—根据实际需求，通过GAP自定义程序设计；画面—基于QT开发画面or第三方HMI；可根据用户需求灵活编程组态。

可应用领域：蒸汽轮机；压缩机控制和保护；汽油和柴油机；燃气轮机；水轮机。

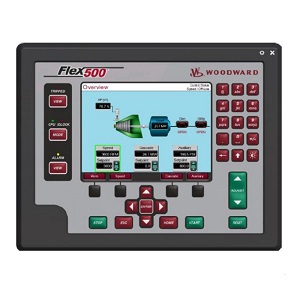

woodward调速器Flex500平台8200-1360和8200-1350面板安装–操作员控制面板OCP；背板安装–无操作员控制面板。

汽轮机驱动压缩机/泵：

汽轮发电机组

常规汽轮发电机组可能会出现与我们标准产品505D/505XT功能不完全相符的技术要求，或要求增加必要的辅机控制时。但机组的控制又没有达到MicroNet平台的冗余要求时。这种情况下我们可以考虑使用Flex500。另外ProTechSX/GII/TPS/、MSN等安全保护装置以及执行器、快速跳车模块等可纳入整体解决方案中。考虑发电机组并网之后操作工对于系统操作相对较少，故推荐使用带操作员控制面板（OCP）型号的Flex500。这样配置不需要另外增加操作员站，可以降低成本。Flex500可配合ProTechSX/GII/TPS/、MSN等安全保护装置一起使用。

以下是发电机组的典型配置清单：

Flex500-P.M. -OCP, LVDC 8200-1360          1

ProTech -GII 8237-1600/1601                1

蒸汽轮机驱动压缩机

汽轮机拖动压缩机/泵的应用时，机组可能会出现与我们标准产505D/505XT功能不完全相符的技术要求，或要求增加必要的辅机控制，或要求增加压缩机防喘振控制。但机组的控制又没有达到MicroNet平台的冗余要求时。这种情况下我们可以考虑使用Flex500.

另外ProTechSX/GII/TPS/、MSN等安全保护装置以及执行器、快速跳车模块等可纳入整体解决方案中。考虑到汽轮机拖动压缩机组应用时一般会增加操作员站，故推荐选用不带OCP型号的Flex500，对于多段或是控制点数较多的机组还需要考虑增加适当分布I/O（RTCnet或LinkNet），并配合ProTechSX/GII/TPS/、MSN等安全保护装置一起使用。

以下是一段压缩机组的典型配置清单：

P/N                                      Qty

Flex500-B.M., LVDC  8200-1350             1

ProTech -GII   8237-1596/1597             1
