Woodward EHPC 8921-012和8921-018电液执行器

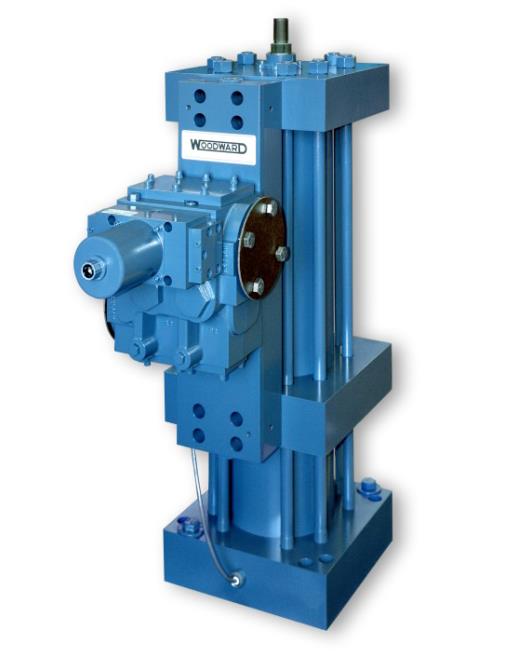

Woodward EHPC 8921-012和8921-018电液执行器是美国Woodward公司 工业控制产品，又称电液动力缸（EHPC)设计用于使用低压液压油源（通常为涡轮润滑油）提供线性驱动力汽轮机控制阀或阀架。EHPC是用于机械驱动或发电机驱动汽轮机，并包含一个伺服执行器，先导阀门、动力缸和反馈装置组成一个整体包装，消除连接，相关支架，和大大减少液压管道。

Woodward EHPC 8921-012和8921-018电液执行器的模块化设计使其可以定制根据特定应用的力和行程进行配置要求。标准孔径和冲程也是可用。该执行机构适用于2至12英寸（51至305 mm）线性行程和高达19 635 lb的力（87 kn）

在改造应用中，Woodward EHPC 8921-012和8921-018电液执行器可以直接用于更换现有伺服系统。这样可以节省昂贵的维修费用对现有的和老化的伺服系统，消除了获取过时备件的困难设备，减少校准时间和难度。此软件包的总安装成本很低，因为它已经在工厂完成了组装和测试。这很大减少OEM车间制造时间、测试时间和现场组装时间。对于两个原始设备制造商而最终用户，ehpc的设计是为了便于应用和使用.是一种线性积分驱动器，通常用于汽轮机控制阀或阀架定位。该执行器使用低压（80–250 psi/552–1724 kpa）液压油源，然后使用三个放大级产生所需的输出轴力。作为定制（定制）执行机构，ehpc是一种配置/专为应用而设计和制造。

输出轴直径:1.750英寸（44.45毫米）

材料:硬化17-4 PH不锈钢

螺纹尺寸:1.250英寸-12 UNF-2A

输入功率：24 Vdc ±10% @ 2 A

输入信号：0–200 mA integrating input signal (100 mA null)

位置反馈信号：4–20 mA, 20–4 mA, 0–10 Vdc, or 10–0 Vdc最小至最大气缸位置信号控制系统中的集成元件。

供给压力：80 to 250 psi (552 to 1724 kPa)

压力灵敏度：不低于2%

最小供给流量（稳态）

Woodward EHPC不同型号如下：

8921-012

6945-671

6945-681

8921-018

8921-020

9906-719

9906-725

9906-726

9906-727

9907-520

9907-555

9907-605

9907-606
