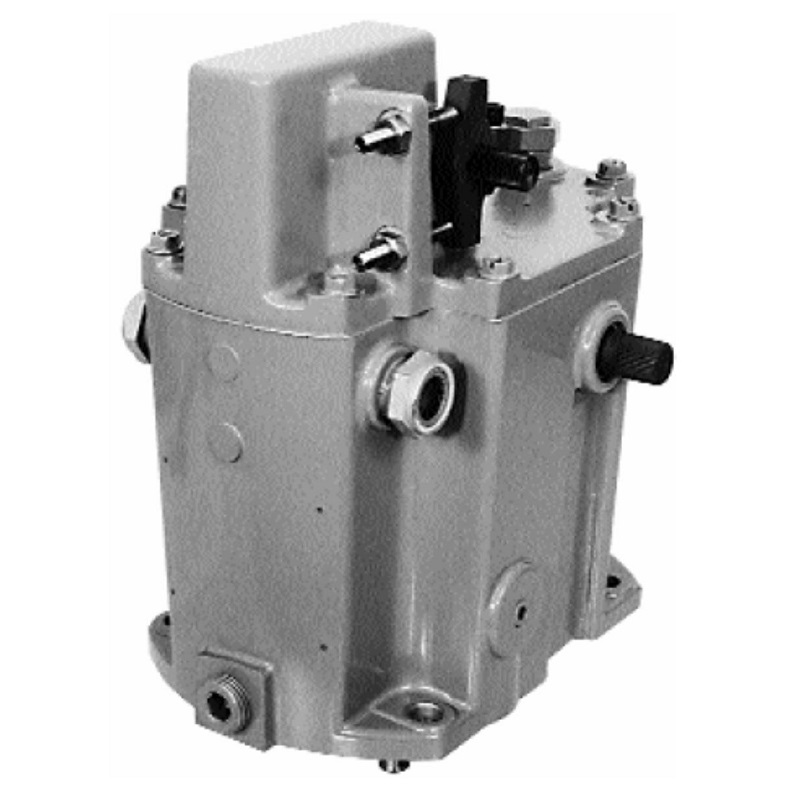

TG-13E 和TG-17E执行器

TG-13E 和TG-17E执行器为美国woodward产品。
TG-13E和17E比例电液执行器将20-160 mA直流控制信号线性成比例地转换为工作轴的旋转输出，从而确定相应的阀门位置，控制进入透平的蒸汽或其它能量介质的流量。该类执行器适于控制小型的蒸汽透平，拖动交流发电机、直流发电机、泵、压缩机、风机及造纸
机械等负载。该执行器可作为Woodward 2301、2500、501（配有一个DRFD 数字式远程末级驱动器）或类似的集成电控系统的执行机构。

TG-13E和TG-17E电液执行器均自备独立油源，适用于需要无差调速、负荷分配或其它功能的蒸汽透平，并与Woodward所有的电子控制器及附件兼容。
重要的运动零部件均由热处理或硬化钢制成。所有的O型环和轴封均由碳氟化合物材料制成。所有的运动部件均浸在油中。执行器自备贮油腔。

执行器内配油泵，须由透平或电机等方式驱动。厂家可根据所使用的控制信号范围，对执行器进行标定。

液压部分
工作介质：石油基液压油或人工合成油,SAE10-50,粘度100-300SUS，根据运行温度来选择油。详见手册25071 油的种类推荐。
工作油压：在指定的转速范围内，TG-13E 为1034kPa，TG-17E 为1379kPa。
注油量： 通常1.7L。
油的过滤：除外供压力油的类型外，自备独立油源的执行器均为取下盖中的油滤清除对于外供压力油型式的TG 执行器（不需机械驱动）
要求外供油压力1034~1172 kPa，油质颗粒度不大于25 微米
2 接口尺寸。执行器的流量变化范围4 ~ 15L/min。
结构 箱体，泵体和盖: 铝质
重量： 约7 kg
内部部件：铝、低碳钢或渗碳钢
安装方向： 垂直或水平安装

8516-085

8516-086

8516-087

8516-088

8516-089

8516-092

8516-093

8516-094

8516-095

8516-096

8516-097

8516-098

8516-100

8516-101

8516-102

8516-105

8516-110

8516-111

8516-112

8516-113

8516-114

8516-115

8516-116

8516-117

8516-118

8516-119

8516-120

8516-121

8516-125

8516-126

8516-127

8516-128

8516-129

8516-130

8516-131

8516-132

8516-133

8516-134

8516-137

8516-138

8516-150

8516-151

8516-165

8516-166

9904-153

9904-154

9904-155

9904-156

9904-157

9904-160

9904-162

9904-163

9904-164

8516-056

8516-057

8516-058

8516-059

8516-060

8516-061

8516-062

8516-063

8516-064

8516-065

8516-066

8516-067

8516-068

8516-069

8516-070

8516-072

8516-073

8516-074

8516-075

8516-076

8516-077

8516-078

8516-079

8516-080

8516-081

8516-082
