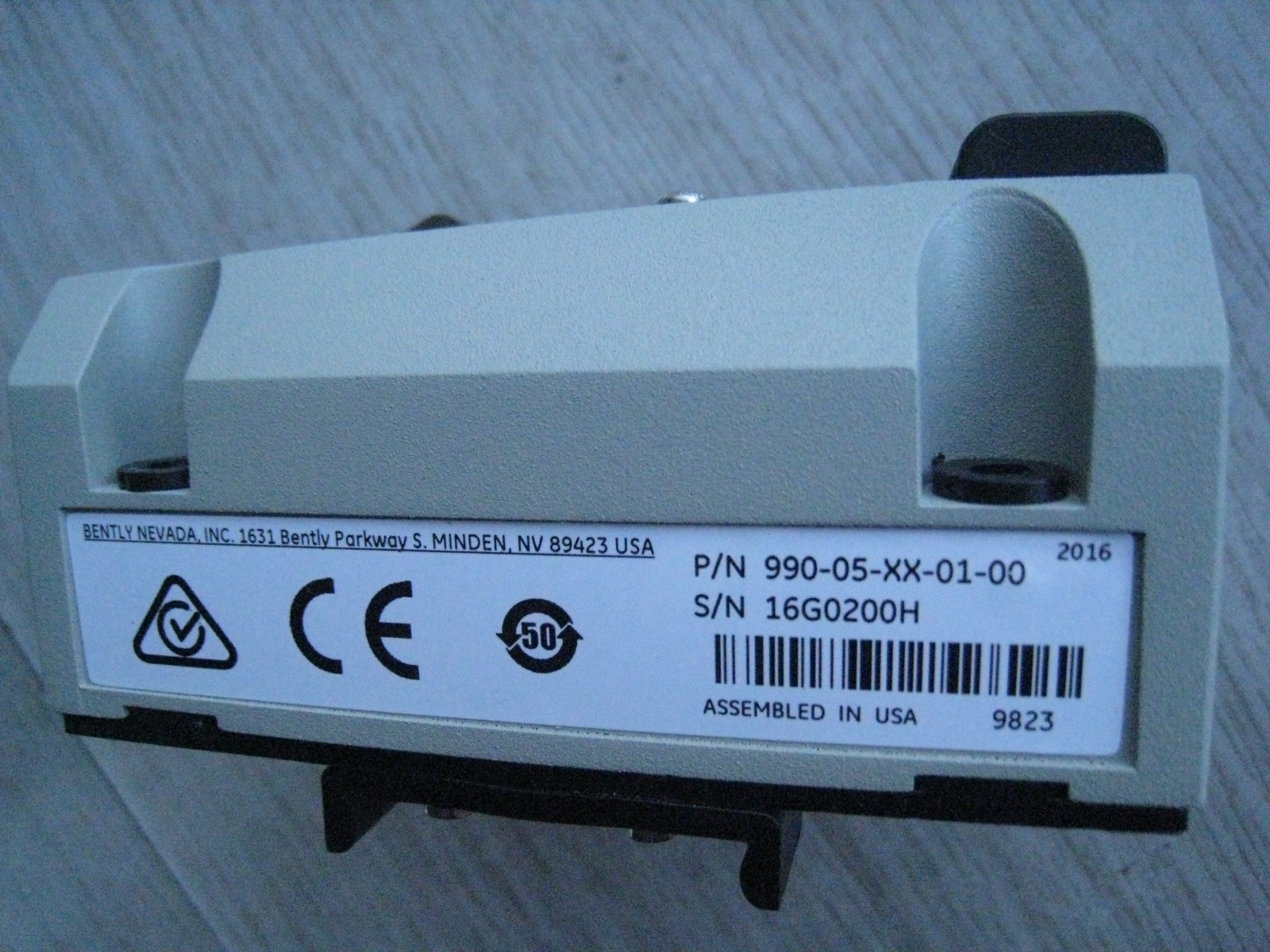

990-05-XX-01-00(W/MOD 165335-01)本特利振动变送器

 990-05-XX-01-00(W/MOD 165335-01)本特利变送器
bently nevada 990美国本特利内华达振动变送器主要是离心式空气压缩机、小型水泵、电机或风扇的原始设备制造商（OEM）为了将简单的振动信号，按照比例变送成4 至 20 mA信号提供给设备的控制系统。该变送器是一款两线制、环型供电的设备，可接受本公司3300 NSv* 接近探头的输入信号及其匹配的延长电缆（有5米和7米的系统长度可供选择）。变送器可将信号调整为相应的振动峰值单位，并将此值按比例变成4 至 20mA 的工业标准输入信号提供给控制系统1， 以便机组的保护、报警和逻辑控制。
990振动变送器的"Prox Out"同轴连接器可提供用于机械故障诊断的非隔离动态传感器信号。用户可以将该信号直接连接到电池供电或隔离的测试设备，来诊断机械故障。由于"PROX OUT"信号并未与4至20 mA回路信号隔离，因此要求接口进行信号隔离.990/991 测试适配器可将990变送器的 "PROX OUT" 信号加以调整，使其适用于交流供电的测试设备。它也可反相和隔离 990的传感器信号，使其适用于示波器和分析仪等设备，同时保持工业标准的信号极性约定。强烈建议在所有应用领域中使用该测试适配器，以保持测试设备和回路信号之间的隔离状态，并确保安装能够保持机械设备防护的完整性。
bently nevada本特利用于汽轮机、压缩机、风机、水泵、磨煤机、齿轮箱、电机等大中型旋转机械的振动监测
本特利内华达振动变送器990-05-XX-01-00(W/MOD 165335-01)应用建议
将PROX OUT 信号的标准相位进行反转，以适用于 Bently Nevada* 产品。此外，将接地交流供电的设备连接到PROX OUT可能会导致假警报。应使用测试适配器122115-01将交流设备连接到变送器。请注意，122115-01 也可以反相PROX
传感器端头材料 :聚苯硫醚（PPS）。
传感器壳体材料：AISI 303或304不锈钢（SST）。
探头电缆：75? 同轴电缆，氟乙烯丙烯(FEP) 绝缘。
电缆铠装（可选）：带可选FEP外套的柔性 AISI 302 SST
拉伸强度：探头壳体到探头引线的最大拉伸强度为222 N (50 lbf)
变送器重量：0.43 kg(0.9 lbm)
系统总重量：0.82 kg (1.8 lbm)，典型值

本特利内华达振动变送器990-05-XX-01-00(W/MOD 165335-01)所连接传感器探头如下：
3300 NSv 接近探头
330901:3300 NSv 探头，1/4-28 UNF 螺纹，无铠装。
330902：3300 NSv 探头，1/4-28 UNF 螺纹，带铠装
330908：3300 NSv 探头，3/8-24 UNF 螺纹，无铠装。
330909：3300 NSv 探头，3/8-24 UNF 螺纹，带铠装。
3300 NSv 探头，公制
330903 3300 NSv 探头， M8 x 1 螺纹，无铠装
330904 3300 NSv 探头， M8 x 1 螺纹，有铠装
330905 3300 NSv 探头， M10 x 1 螺，无铠装
330910 3300 NSv 探头， M10 x 1 螺纹，有铠装
3300 NSv 反向安装探头
330906-02-12-CXX-DXX-EXX, 3/8-24 UNF 螺纹
330907-05-30-CXX-DXX-EXX, M10 x 1 UNF 螺纹
