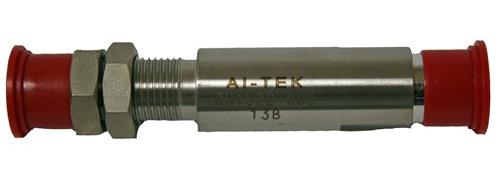

AI-TEK RH1512-006和H1522-001零转速-磁性霍尔效应传感器 5/8和3/4 螺纹,六边体带连接器
霍尔效应传感器可感应运动目标的每个变化，不管速度怎样，从接近零一直到 15KHZ 的频率范围内，都产生一个与目标体速度成比例的稳定的脉冲序列。一般来说，每次齿轮齿（或任何铁磁性不连续体）通过传感器的前部，输出状态会产生变化，这种类型的传感器称“P P P P”型因为它使用 N-P-N 晶体逻辑.
特性：
1、反向电压保护，达到-30Vdc，以防止错误接线造成的损坏
2、更高的温度范围：-40℃~+125℃
3、宽范围供电电压 4.5~24Vdc
4、电源追踪和兼容 TTL 两种输出选择
5、牢固设计满足 IEC77 标准（欧洲铁路应用）
适合 24 径向齿距或粗齿齿轮（目标体），标准系列的传感器能满足您各种不同目标的感应需要。
零转速-磁性霍尔效应传感器 8 -5/8 和 和 4 3/4 螺纹
规格
供电电压：4.5~24Vdc
供电电流：最大 50mA.
输出电压：基本方波输出到 10 个 TTL 输入
输出阻抗：2.2K 欧姆±5%
输出电流：最大 20mA。
输出电流- - - - 短路10V 供电电源时，最大 5mA
反相电池电压：-30Vdc
目标频率：0 到 15KHZ
工作温度：-40℃~+125℃
外壳：300 系列不锈钢
引线AWG#24 聚氟乙烯，200℃
电缆：AWG#20 辐射状交叉连接的聚烯烃 125℃。
零转速-磁性霍尔效应传感器 5/8和3/4 螺纹,六边体带连接器

RH1512-005和H1512-001
RH1512-006和H1522-001
RH1522-005和H1512-002
RH1522-006和H1522-002
RH1612-005和H1612-001
RH1612-006和H1622-001
RH1622-005和H1612-002
RH1622-006和H1622-002
